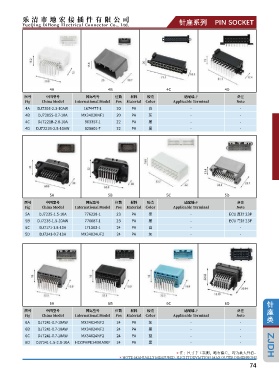

Page 81 - 产品图册-乐清市地宏接插件有限公司

乐 清 市 地 宏 接 插 件 有 限 公 司 针座系列 PIN SOCKET
YueQing DiHong Electrical Connector Co., Ltd.

4A 4B 4C 4D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
4A DJ7203-2.3-10AW 1674477-1 20 PA 白 - -
4B DJ7205S-0.7-10A MX34020NF1 20 PA 灰 - -
D
4C DJ7221B-2.8-10AJ7221B-2.8-10A 963357-1 22 PA 黑 - -
DJ7221B-2.8-10AWJ7221B-2.8-10AW
4D D 828801-7 22 PA 黑 - -

5A 5B 5C 5D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

5A DJ7235-1.5-10A 776228-1 23 PA 黑 - ECU 直针 23P
5B DJ7235-1.5-10AW 776087-1 23 PA 黑 - ECU 弯针 23P
DJ7171-1.8-10AJ7171-1.8-10A
5C D 171363-1 24 PA 白 - -
DJ7241-0.7-10AJ7241-0.7-10A
5D D MX34024UF2 24 PA 灰 - -

6A 6B 6C 6D 针
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注 座
Fig China Model International Model Pos Material Color Applicable Terminal Note
类
6A DJ7241-0.7-10AW MX34024NF2 24 PA 灰 - -
6B DJ7241-0.7-10AW MX34024NF2 24 PA 黑 - -
D
6C DJ7241-0.7-10AWJ7241-0.7-10AW MX34024NF2 24 PA 蓝 - -
6D D HCCPHPE24BKA90F 24 PA 黑 - -
DJ7241-1.5-2.8-10AJ7241-1.5-2.8-10A
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
74
