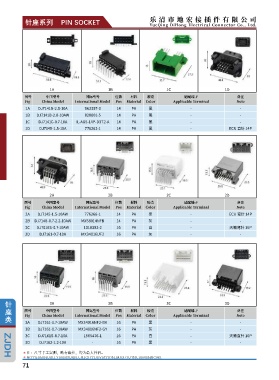

Page 78 - 产品图册-乐清市地宏接插件有限公司

针座系列 PIN SOCKET 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.

1A 1B 1C 1D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
1A DJ7141B-2.8-10A 963357-3 14 PA 黑 - -
1B DJ7141B-2.8-10AW 828801-5 14 PA 黑 - -
1C DJ7141C-0.7-10AJ7141C-0.7-10A IL-AG5-14P-D3T2-A 14 PA 黑 - -
D
DJ7145-1.5-10AJ7145-1.5-10A
1D D 776262-1 14 PA 黑 - ECU 直针 14P

2A 2B 2C 2D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

2A DJ7145-1.5-10AW 776266-1 14 PA 黑 - ECU 弯针 14P
2B DJ7148-0.7-2.2-10AW MX58014NFB 14 PA 灰 - -
DJ7016S-0.7-10AW7016S-0.7-10AW
2C DJ 1318382-2 16 PA 白 - 天籁弯针 16P
DJ7161-0.7-10AJ7161-0.7-10A
2D D MX34016UF2 16 PA 灰 - -

针 3A 3B 3C 3D
座 图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
类 Fig China Model International Model Pos Material Color Applicable Terminal Note
3A DJ7161-0.7-10AW MX34016NF2-BK 16 PA 黑 - -
3B DJ7161-0.7-10AW MX34016NF2-GY 16 PA 灰 - -
DJ7161S-0.7-10AJ7161S-0.7-10A
3C D 1565476-1 16 PA 白 - 天籁直针 16P
D
3D DJ7162-1.2-10AJ7162-1.2-10A - 16 PA 黑 - -
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
71
