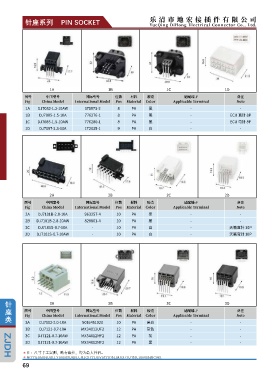

针座系列 PIN SOCKET 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.

1A 1B 1C 1D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
1A DJ7082-1.2-10AW 175973-2 8 PA 黑 - -
1B DJ7085-1.5-10A 776276-1 8 PA 黑 - ECU 直针 8P
1C D 776280-1 8 PA 黑 - ECU 弯针 8P
DJ7085-1.5-10AWJ7085-1.5-10AW
DJ7097-2.3-10A7097-2.3-10A
1D DJ 172035-1 9 PA 白 - -

2A 2B 2C 2D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

2A DJ7101B-2.8-10A 963357-4 10 PA 黑 - -
2B DJ7101B-2.8-10AW 828801-4 10 PA 黑 - -
2C DJ7101S-0.7-10AJ7101S-0.7-10A - 10 PA 白 - 天籁直针 10P
D
DJ7101S-0.7-10AWJ7101S-0.7-10AW
2D D - 10 PA 白 - 天籁弯针 10P

针 3A 3B 3C 3D
座 图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
类 Fig China Model International Model Pos Material Color Applicable Terminal Note
3A DJ7102-2.0-10A 5016451020 10 PA 米白 - -
3B DJ7121-0.7-10A MX34012UF2 12 PA 灰色 - -
DJ7121-0.7-10AWJ7121-0.7-10AW
3C D MX34012NF2 12 PA 灰 - -
3D D MX34012NF2 12 PA 黑 - -
DJ7121-0.7-10AWJ7121-0.7-10AW
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
69
