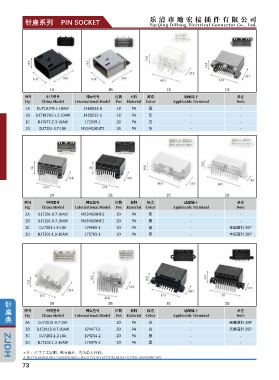

针座系列 PIN SOCKET 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.

1A 1B 1C 1D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
1A DJ7181YB-1-10AW 1488533-5 18 PA 黑 - -
1B DJ7181YG-1.2-10AW 1488533-6 18 PA 灰 - -
1C DJ 172039-1 20 PA 白 - -
DJ7077-2.3-10AW7077-2.3-10AW
D
1D DJ7201-0.7-10AJ7201-0.7-10A MX34020UF2 20 PA 灰 - -

2A 2B 2C 2D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

2A DJ7201-0.7-10AW MX34020NF2 20 PA 灰 - -
2B DJ7201-0.7-10AW MX34020NF2 20 PA 黑 - -
D
2C DJ7201-1.8-10AJ7201-1.8-10A 174960-1 20 PA 黑 - 丰田直针 20P
DJ7201-1.8-10AWJ7201-1.8-10AW
2D D 175785-1 20 PA 黑 - 丰田弯针 20P

针 3A 3B 3C 3D
座 图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
类 Fig China Model International Model Pos Material Color Applicable Terminal Note
3A DJ7201S-0.7-10A - 20 PA 白 - 天籁直针 20P
3B DJ7201S-0.7-10AW 174477-2 20 PA 白 - 天籁弯针 20P
DJ7202-1.2-10AJ7202-1.2-10A
3C D 179254-2 20 PA 黑 - -
3D D 175975-2 20 PA 黑 - -
DJ7202-1.2-10AWJ7202-1.2-10AW
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
73
