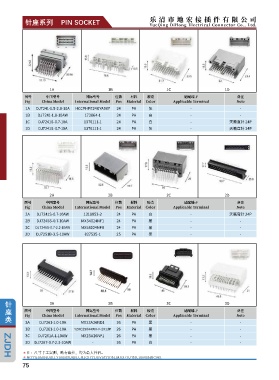

针座系列 PIN SOCKET 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.

1A 1B 1C 1D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
1A DJ7241-1.5-2.8-10A HCCPHPE24GYA90F 24 PA 灰 - -
1B DJ7241-1.8-10AW 173864-1 24 PA 白 - -
1C D 1376111-1 24 PA 白 - 天籁直针 24P
DJ7241S-0.7-10AJ7241S-0.7-10A
DJ7241S-0.7-10AJ7241S-0.7-10A
1D D 1376111-1 24 PA 灰 - 天籁直针 24P

2A 2B 2C 2D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

2A DJ7241S-0.7-10AW 1318853-2 24 PA 白 - 天籁弯针 24P
2B DJ7245S-0.7-10AW MX34024NF1 24 PA 黑 - -
2C D MX58024NFB 24 PA 黑 - -
DJ7245S-0.7-2.2-10AWJ7245S-0.7-2.2-10AW
DJ7251B-3.5-10AWJ7251B-3.5-10AW
2D D 827535-1 25 PA 黑 - -

针 3A 3B 3C 3D
座 图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
类 Fig China Model International Model Pos Material Color Applicable Terminal Note
3A DJ7261-1.0-10A MX23A26ND1 26 PA 黑 - -
3B DJ7261-1.0-10A YZKC25044WV-F-2X13P 26 PA 黑 - -
D
3C DJ7261A-1-10AWJ7261A-1-10AW MX23A26NF1 26 PA 黑 - -
D
3D DJ7267-0.7-2.3-10AWJ7267-0.7-2.3-10AW - 26 PA 白 - -
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
75
