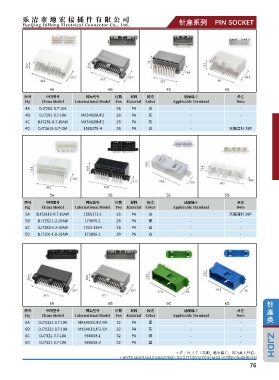

Page 83 - 产品图册-乐清市地宏接插件有限公司

乐 清 市 地 宏 接 插 件 有 限 公 司 针座系列 PIN SOCKET
YueQing DiHong Electrical Connector Co., Ltd.

4A 4B 4C 4D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
4A DJ726S-0.7-10A - 26 PA 白 - -
4B DJ7281-0.7-10A MX34028UF2 28 PA 灰 - -
DJ7281-0.7-10AWJ7281-0.7-10AW
4C D MX34028NF2 28 PA 灰 - -
DJ7281S-0.7-10AJ7281S-0.7-10A
4D D 1565375-4 28 PA 白 - 天籁直针 28P

5A 5B 5C 5D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

5A DJ7281S-0.7-10AW 1565373-1 28 PA 白 - 天籁弯针 28P
5B DJ7282-1.2-10AW 175976-2 28 PA 黑 - -
D
5C DJ7283-1.2-10AWJ7283-1.2-10AW 7222-1284 28 PA 白 - -
DJ7301-1.8-10AWJ7301-1.8-10AW
5D D 173866-1 30 PA 白 - -

6A 6B 6C 6D 针
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注 座
Fig China Model International Model Pos Material Color Applicable Terminal Note
类
6A DJ70321-0.7-10A MX34032UF2-BK 32 PA 黑 - -
6B DJ70321-0.7-10A MX34032UF2-GY 32 PA 灰 - -
D
6C DJ7321-0.7-10AJ7321-0.7-10A 966658-1 32 PA 绿 - -
DJ7321-0.7-10AJ7321-0.7-10A
6D D 966658-2 32 PA 蓝 - -
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
76
