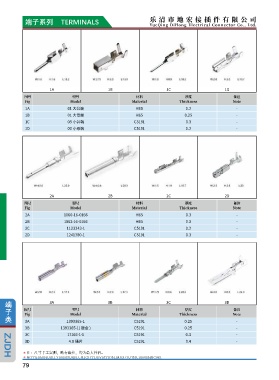

P. 88

端子系列    TERMINALS                                    乐 清 市 地 宏 接 插 件 有 限 公 司
                                                                 YueQing  DiHong  Electrical Connector Co.,  Ltd.
















                      1A                       1B                       1C                       1D
            图号                  型号                         材料                   厚度                   备注
            Fig                Model                     Material             Thickness             Note
            1A                01 大公端                       H65                  0.2                   -
            1B                01 大母端                       H65                  0.25                  -
                              03 小公端3 小公端
            1C                0                           C5191                 0.3                   -
                              0
            1D                03 小母端3 小母端                 C5191                 0.2                   -















                      2A                       2B                       2C                       2D
            图号                  型号                         材料                   厚度                   备注
            Fig                Model                     Material             Thickness             Note
            2A              1060-16-0166                   H65                  0.3                   -
            2B              1062-16-0166                   H65                  0.3                   -
            2C               1                            C5191                 0.2                   -
                             1123343-1123343-1
                              1
            2D                1241380-1241380-1           C5191                 0.3                   -















   端                  3A                       3B                       3C                       3D
   子        图号                 Model                     Material             Thickness             Note
                                型号
                                                                                厚度
                                                                                                     备注
                                                           材料
            Fig
   类        3A               1393365-1                    C5191                 0.25                  -
            3B             1393365-1( 镀金 )                C5191                 0.25                  -
            3C                17166-1-17166-1-1           C5191                 0.3                   -
                              1
            3D                4.                          C5191                 0.4                   -
                              4.8 插片8 插片
            ✳ 注:尺寸手工实测,略有偏差,均为最大外沿。                                                                                                                                                                 ✳ 注:尺寸手工实测,略有偏差,均为最大外沿。
            ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.                                                                                              ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
