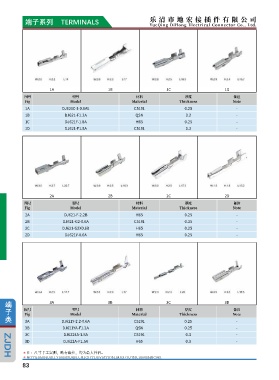

端子系列    TERMINALS                                    乐 清 市 地 宏 接 插 件 有 限 公 司
                                                                 YueQing  DiHong  Electrical Connector Co.,  Ltd.
















                      1A                       1B                       1C                       1D
            图号                  型号                         材料                   厚度                   备注
            Fig                Model                     Material             Thickness             Note
            1A              DJ621C-1-0.6AL                C5191                 0.25                  -
            1B               DJ621-F1.2A                   QSN                  0.2                   -
                             D
            1C               DJ621F-1.8AJ621F-1.8A         H65                  0.25                  -
                             DJ621-F1.8AJ621-F1.8A
            1D               D                            C5191                 0.3                   -















                      2A                       2B                       2C                       2D
            图号                  型号                         材料                   厚度                   备注
            Fig                Model                     Material             Thickness             Note
            2A              DJ621-F-2.2B                   H65                  0.25                  -
            2B              DJ621-G2-0.6A                 C5191                 0.25                  -
            2C              D                              H65                  0.25                  -
                            DJ621-G2X0.6BJ621-G2X0.6B
                             D
            2D               DJ621Y-0.6AJ621Y-0.6A         H65                  0.25                  -















   端                  3A                       3B                       3C                       3D
                                                           材料
   子        图号                 Model                     Material             Thickness             Note
                                型号
                                                                                                     备注
                                                                                厚度
            Fig
   类        3A             DJ621Y-2.2-0.6A                C5191                 0.25                  -
            3B              DJ621YA-F1.2A                  QSN                  0.25                  -
            3C              D                             C5191                 0.3                   -
                            DJ6224A-1.5AJ6224A-1.5A
            3D              D                              H65                  0.3                   -
                            DJ622A-F1.5AJ622A-F1.5A
            ✳ 注:尺寸手工实测,略有偏差,均为最大外沿。                                                                                                                                                                 ✳ 注:尺寸手工实测,略有偏差,均为最大外沿。
            ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.                                                                                              ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
