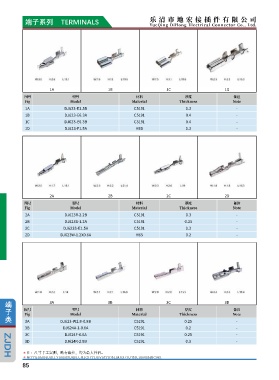

P. 94

端子系列    TERMINALS                                    乐 清 市 地 宏 接 插 件 有 限 公 司
                                                                 YueQing  DiHong  Electrical Connector Co.,  Ltd.
















                      1A                       1B                       1C                       1D
            图号                  型号                         材料                   厚度                   备注
            Fig                Model                     Material             Thickness             Note
            1A               DJ623-E3.5B                  C5191                 0.3                   -
            1B               DJ623-E6.3A                  C5191                 0.4                   -
                             DJ623-E6.3BJ623-E6.3B
            1C               D                            C5191                 0.4                   -
                             D
            1D               DJ623-F1.5AJ623-F1.5A         H65                  0.3                   -















                      2A                       2B                       2C                       2D
            图号                  型号                         材料                   厚度                   备注
            Fig                Model                     Material             Thickness             Note
            2A               DJ623R-2.2B                  C5191                 0.3                   -
            2B               DJ623S-1.2A                  C5191                 0.25                  -
            2C              DJ                            C5191                 0.3                   -
                            DJ623S-E1.5A623S-E1.5A
                           DJ623W-1.2X0.6AJ623W-1.2X0.6A
            2D             D                               H65                  0.2                   -















   端                  3A                       3B                       3C                       3D
   子        图号                 Model                     Material             Thickness             Note
                                型号
                                                                                厚度
                                                                                                     备注
                                                           材料
            Fig
   类        3A             DJ623-W2.8-0.8B                C5191                 0.25                  -
            3B              DJ624A-1-0.6A                 C5191                 0.2                   -
            3C               D                            C5191                 0.25                  -
                             DJ624F-0.6AJ624F-0.6A
            3D               D                            C5191                 0.3                   -
                             DJ624R-2.8BJ624R-2.8B
            ✳ 注:尺寸手工实测,略有偏差,均为最大外沿。                                                                                                                                                                 ✳ 注:尺寸手工实测,略有偏差,均为最大外沿。
            ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.                                                                                              ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
