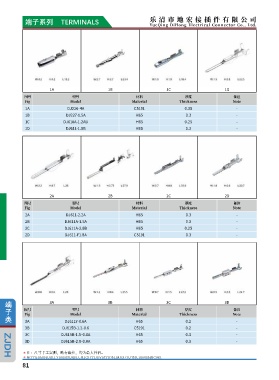

P. 90

端子系列    TERMINALS                                    乐 清 市 地 宏 接 插 件 有 限 公 司
                                                                 YueQing  DiHong  Electrical Connector Co.,  Ltd.
















                      1A                       1B                       1C                       1D
            图号                  型号                         材料                   厚度                   备注
            Fig                Model                     Material             Thickness             Note
            1A                DJ226-4A                    C5191                 0.35                  -
            1B               DJ227-1.5A                    H65                  0.3                   -
                            DJ610A-1.2AUJ610A-1.2AU
            1C              D                              H65                  0.25                  -
                             DJ611-1.5BJ611-1.5B
            1D               D                             H65                  0.3                   -















                      2A                       2B                       2C                       2D
            图号                  型号                         材料                   厚度                   备注
            Fig                Model                     Material             Thickness             Note
            2A               DJ611-2.2A                    H65                  0.3                   -
            2B               DJ611A-1.5A                   H65                  0.3                   -
            2C               DJ611A-2.8BJ611A-2.8B         H65                  0.25                  -
                             D
                             D
            2D               DJ611-F1.8AJ611-F1.8A        C5191                 0.3                   -















   端                  3A                       3B                       3C                       3D
                                型号
                                                           材料
                                                                                厚度
                                                                                                     备注
   子        图号                 Model                     Material             Thickness             Note
            Fig
   类        3A               DJ611Y-0.6A                   H65                  0.2                   -
            3B              DJ615B-1.2-0.6                C5191                 0.2                   -
            3C             D                               H65                  0.3                   -
                           DJ615B-1.5-0.8AJ615B-1.5-0.8A
                           D
            3D             DJ615B-2.8-0.8AJ615B-2.8-0.8A   H65                  0.3                   -
            ✳ 注:尺寸手工实测,略有偏差,均为最大外沿。                                                                                                                                                                 ✳ 注:尺寸手工实测,略有偏差,均为最大外沿。
            ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.                                                                                              ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
