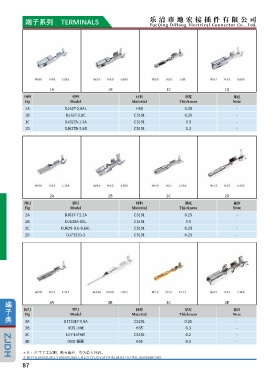

端子系列 TERMINALS 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.

1A 1B 1C 1D
图号 型号 材料 厚度 备注
Fig Model Material Thickness Note
1A DJ627-2.8AL H65 0.35 -
1B DJ627-2.8C C5191 0.35 -
DJ627A-1.5AJ627A-1.5A
1C D C5191 0.3 -
D
1D DJ627B-2.8BJ627B-2.8B C5191 0.3 -

2A 2B 2C 2D
图号 型号 材料 厚度 备注
Fig Model Material Thickness Note
2A DJ627-F2.2A C5191 0.25 -
2B DJ628A-80L C5191 0.5 -
2C D C5191 0.25 -
DJ629-0.6-0.6ALJ629-0.6-0.6AL
D
2D DJ7331D-2J7331D-2 C5191 0.25 -

端 3A 3B 3C 3D
型号
子 图号 Model Material Thickness Note
厚度
备注
材料
Fig
类 3A DJ7331Y-0.6A C5191 0.25 -
3B IX35 小端 H65 0.3 -
3C LEY-147MTY-147MT C5191 0.2 -
LE
3D O H65 0.3 -
OBD 插簧BD 插簧
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
87
