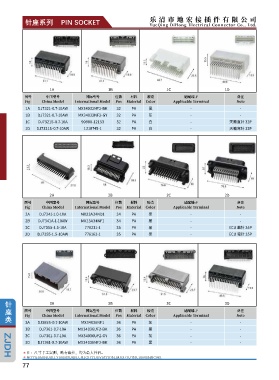

针座系列 PIN SOCKET 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.

1A 1B 1C 1D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
1A DJ7321-0.7-10AW MX34032NF2-BK 32 PA 黑 - -
1B DJ7321-0.7-10AW MX34032NF2-GY 32 PA 灰 - -
D
1C DJ7321S-0.7-10AJ7321S-0.7-10A 90980-12153 32 PA 白 - 天籁直针 32P
D
1D DJ7321S-0.7-10AWJ7321S-0.7-10AW 1318745-1 32 PA 白 - 天籁弯针 32P

2A 2B 2C 2D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

2A DJ7341-1.0-10A MX23A34ND1 34 PA 黑 - -
2B DJ7341A-1-10AW MX23A34NF1 34 PA 黑 - -
DJ7355-1.5-10AJ7355-1.5-10A
2C D 776231-1 35 PA 黑 - ECU 直针 35P
D
2D DJ7355-1.5-10AWJ7355-1.5-10AW 776163-1 35 PA 黑 - ECU 弯针 35P

针 3A 3B 3C 3D
座 图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
类 Fig China Model International Model Pos Material Color Applicable Terminal Note
3A DJ365S-0.7-10AW MX34036NF1 36 PA 灰 - -
3B DJ7361-0.7-10A MX34036UF2-BK 36 PA 黑 - -
D
3C DJ7361-0.7-10AJ7361-0.7-10A MX34036UF2-GY 36 PA 灰 - -
3D DJ7361-0.7-10AWJ7361-0.7-10AW MX34036NF2-BK 36 PA 黑 - -
D
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
77
