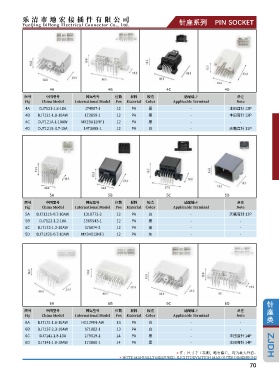

Page 77 - 产品图册-乐清市地宏接插件有限公司

乐 清 市 地 宏 接 插 件 有 限 公 司 针座系列 PIN SOCKET
YueQing DiHong Electrical Connector Co., Ltd.

4A 4B 4C 4D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
4A DJ7121-1.8-10A 174957-1 12 PA 黑 - 丰田直针 12P
4B DJ7121-1.8-10AW 173858-1 12 PA 黑 - 丰田弯针 12P
D
4C DJ7121A-1-10AWJ7121A-1-10AW MX23A12NF1 12 PA 黑 - -
DJ7121S-0.7-10AJ7121S-0.7-10A
4D D 1473898-1 12 PA 白 - 天籁直针 12P

5A 5B 5C 5D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

5A DJ7121S-0.7-10AW 1318772-2 12 PA 白 - 天籁弯针 12P
5B DJ7122-1.2-10A 1565543-1 12 PA 黑 - -
DJ7122-1.2-10AWJ7122-1.2-10AW
5C D 175974-2 12 PA 黑 - -
DJ7125S-0.7-10AWJ7125S-0.7-10AW
5D D MX34012NF1 12 PA 灰 - -

6A 6B 6C 6D 针
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注 座
Fig China Model International Model Pos Material Color Applicable Terminal Note
类
6A DJ7131-1.8-10AW HG13PIN-AW 13 PA 白 - -
6B DJ7137-2.3-10AW 171882-1 13 PA 白 - -
DJ7141-1.8-10AJ7141-1.8-10A
6C D 179019-1 14 PA 黑 - 丰田直针 14P
DJ7141-1.8-10AWJ7141-1.8-10AW
6D D 173860-1 14 PA 黑 - 丰田弯针 14P
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
70
