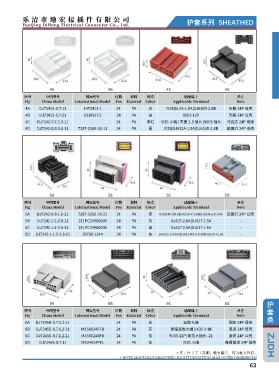

Page 63 - 产品图册-乐清市地宏接插件有限公司

乐 清 市 地 宏 接 插 件 有 限 公 司 护套系列 SHEATHED
YueQing DiHong Electrical Connector Co., Ltd.

4A 4B 4C 4D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
4A DJ7241S-0.7-11 1473413-1 24 PA 白 IX35|612A-1.5A|DJ616B-2.8B 天籁 24P 母壳
4B DJ7241S-0.7-21 1318917-2 24 PA 白 9003-12P 天籁 24P 公壳
4C D - 24 PA 深红 IX35 小端 | 丰田 2.3 插片 |9003 插片 马自达 24P 母壳
DJ7242-0.7-2.3-11J7242-0.7-2.3-11
DJ7242-0.8-1.6-11J7242-0.8-1.6-11
4D D 7287-3260-30-11 24 PA 黑 IX35|DJ612A-1.5A|DJ616B-2.8B 氛围灯 24P 母壳

5A 5B 5C 5D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

5A DJ7242-0.8-1.6-21 7287-3260-30-21 24 PA 黑 DJ625W-1X0.6|DJ622A-F-1.5A|DJ623A-2.8-0.6A 氛围灯 24P 公壳
5B DJ7242-1.5-2.8-21 211PC249S0005 24 PA 灰 DJ627-2.8A|DJ627-1.5A -
D
5C DJ7242-1.5-2.8-21J7242-1.5-2.8-21 211PC249S6005 24 PA 黑 DJ627-2.8A|DJ627-1.5A -
DJ7242-1-1.5-2.8-21J7242-1-1.5-2.8-21
5D D 30700-1244 24 PA 灰 DJ621C-1-0.6AS|DJ623-W2.8-0.8B|DJ622A-F1.5A -

6A 6B 6C 6D 护
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注 套
Fig China Model International Model Pos Material Color Applicable Terminal Note
类
6A DJ7245B-0.7-2.2-11 - 24 PA 灰 途胜大端 别克 24P 母壳
6B DJ7245S-0.7-1.2-11 MX58024PFB 24 PA 灰 景程途胜大端 |IX35 小端 凌派 24P 母壳
DJ7245S-0.7-1.2-21J7245S-0.7-1.2-21
6C D MX58024SFB 24 PA 灰 9003-12P| 斯拉大插片 -21 凌派 24P 公壳
DJ7245S-0.7-11J7245S-0.7-11
6D D MX34024PF1 24 PA 灰 IX35 小端 雅阁错位 24P 母壳
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
63
