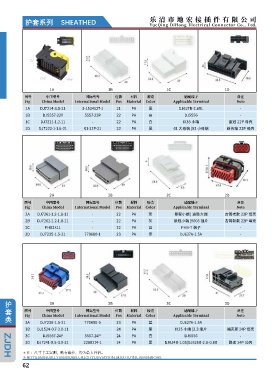

Page 62 - 产品图册-乐清市地宏接插件有限公司

护套系列 SHEATHED 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.

1A 1B 1C 1D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
1A DJ7214-3.5-21 3-1534127-1 21 PA 黑 DJ627B-2.8BL -
1B DJ5557-22Y 5557-22P 22 PA 白 DJ5556 -
D
1C DJ7221-1.2-11J7221-1.2-11 - 22 PA 白 IX35 小端 皇冠 22P 母壳
DJ7222-1-1.6-21J7222-1-1.6-21
1D D 01-22P-21 22 PA 黑 01 大母端 |03 小母端 新先锋 22P 母壳

2A 2B 2C 2D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

2A DJ7261-1.2-1.8-11 - 22 PA 灰 景程小端 | 途胜大端 吉普老款 22P 母壳
2B DJ7262-1.2-1.8-11 - 22 PA 灰 景程小端 |9003 插片 吉普新款 22P 母壳
2C PHB2X11HB2X11 - 22 PA 白 PHB-T 端子 -
P
D
2D DJ7235-1.5-21J7235-1.5-21 770680-1 23 PA 黑 DJ627A-1.5A -

护 3A 3B 3C 3D
套 图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
类 Fig China Model International Model Pos Material Color Applicable Terminal Note
3A DJ7236-1.5-21 770680-5 23 PA 蓝 DJ627A-1.5A -
3B DJ1524-0.7-3.0-11 - 24 PA 黑 IX35 小端 |2.3 插片 福克斯 24P 母壳
D
3C DJ5557-24YJ5557-24Y 5557-24P 24 PA 白 DJ5556 -
D
3D DJ7241-0.5-3.0-21J7241-0.5-3.0-21 2288274-1 24 PA 黑 DJ624B-1.0S|DJ626B-2.8-0.8B 路虎 24P 公壳
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
