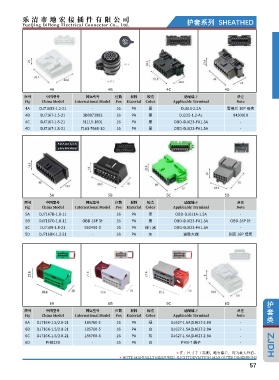

Page 57 - 产品图册-乐清市地宏接插件有限公司

乐 清 市 地 宏 接 插 件 有 限 公 司 护套系列 SHEATHED
YueQing DiHong Electrical Connector Co., Ltd.

4A 4B 4C 4D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
4A DJ7165X-1.2-21 - 16 PA 黑 DJ611-2.2A 雪佛兰 16P 母壳
4B DJ7167-1.5-21 3D0973993 16 PA 黑 DJ225-1.2-AL 9430010
D
4C DJ7167-1.8-21J7167-1.8-21 51115-1601 16 PA 黑 OBD-DJ623-FA1.5A -
DJ7167-1.8-21J7167-1.8-21
4D D 7183-7665-30 16 PA 黑 OBD-DJ623-FA1.5A -

5A 5B 5C 5D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

5A DJ7167B-1.8-11 - 16 PA 黑 OBD-DJ611A-1.5A -
5B DJ7167O-1.8-11 OBD-16P 针 16 PA 黑 OBD-DJ623-FA1.5A OBD-16P 针
DJ7169-1.8-21J7169-1.8-21
5C D 953490-3 16 PA 绿\ 黑 OBD-DJ623-FA1.5A -
DJ
5D DJ716BK-1.2-21716BK-1.2-21 - 16 PA 灰 途胜大端 别克 16P 母壳

6A 6B 6C 6D 护
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注 套
Fig China Model International Model Pos Material Color Applicable Terminal Note
类
6A DJ716K-1.5/2.8-21 185760-2 16 PA 绿 DJ627-1.5A|DJ627-2.8A -
6B DJ716K-1.5/2.8-21 185760-5 16 PA 白 DJ627-1.5A|DJ627-2.8A -
DJ716K-1.5/2.8-21716K-1.5/2.8-21
6C DJ 185760-6 16 PA 灰 DJ627-1.5A|DJ627-2.8A -
PH
6D PHB2X8B2X8 - 16 PA 白 PHB-T 端子 -
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
57
