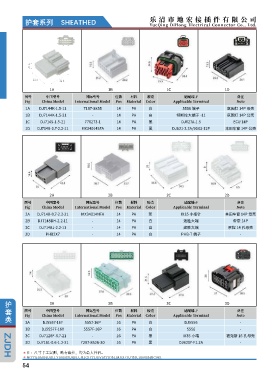

Page 54 - 产品图册-乐清市地宏接插件有限公司

护套系列 SHEATHED 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.

1A 1B 1C 1D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
1A DJ7144K-1.5-11 7187-8855 14 PA 白 5556 端子 氛围灯 14P 母壳
1B DJ7144K-1.5-21 - 14 PA 白 特斯拉大端子 -11 氛围灯 14P 公壳
DJ7145-1.5-21J7145-1.5-21
1C D 776273-1 14 PA 黑 DJ627A-1.5 ECU 14P
DJ7148-0.7-2.2-11J7148-0.7-2.2-11
1D D MX34014SFA 14 PA 黑 DJ621-2.3A/9003-12P 本田车窗 14P 公壳

2A 2B 2C 2D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

2A DJ7148-0.7-2.2-21 MX34014NFA 14 PA 灰 IX35 小插针 本田车窗 14P 母壳
2B DJ7148DH-2.2-11 - 14 PA 白 途胜大端 帝豪 14P
DJ7148J-2.2-11J7148J-2.2-11
2C D - 14 PA 白 途胜大端 景程 14 孔母壳
PHB2X7B2X7
2D PH - 14 PA 白 PHB-T 端子 -

护 3A 3B 3C 3D
套 图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
类 Fig China Model International Model Pos Material Color Applicable Terminal Note
3A DJ5557-16Y 5557-16P 16 PA 白 DJ5556 -
3B DJ5557F-16Y 5557F-16P 16 PA 白 5556 -
D
3C DJ7128F-0.7-21J7128F-0.7-21 - 16 PA 黑 IX35 小端 福克斯 16 孔母壳
3D D 7287-8526-30 16 PA 黑 DJ621Y-F1.2A -
DJ7161-0.6-1.2-21J7161-0.6-1.2-21
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
