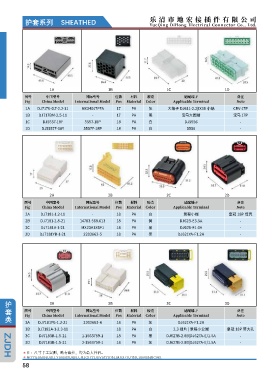

Page 58 - 产品图册-乐清市地宏接插件有限公司

护套系列 SHEATHED 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.

1A 1B 1C 1D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
1A DJ7176-0.7-2.2-11 MX34017PFA 17 PA 灰 大端子 DJ611-2.2|IX35 小端 CRV-17P
1B DJ717BM-2.5-11 - 17 PA 黑 宝马大圆端 宝马 17P
D
1C DJ5557-18YJ5557-18Y 5557-18P 18 PA 白 DJ5556 -
DJ5557F-18YJ5557F-18Y
1D D 5557F-18P 18 PA 白 5556 -

2A 2B 2C 2D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

2A DJ7181-1.2-11 - 18 PA 白 景程小端 皇冠 18P 母壳
2B DJ7181-2.8-21 14783.568.613 18 PA 黄 DJ623-E3.5A -
2C D MX23A18SF1 18 PA 黑 DJ626-F1.0A -
DJ7181A-1-21J7181A-1-21
DJ7181YB-1-21J7181YB-1-21
2D D 2203663-5 18 PA 黑 DJ621YA-F1.2A -

护 3A 3B 3C 3D
套 图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
类 Fig China Model International Model Pos Material Color Applicable Terminal Note
3A DJ7181YG-1.2-21 2203663-6 18 PA 灰 DJ621YA-F1.2A -
3B DJ7182A-1-2.3-11 - 18 PA 白 2.3 插片 | 景程小公端 皇冠18P 带大孔
3C D 1-1563759-1 18 PA 黑 DJ627B-2.8B|DJ627A-E/1.5A -
DJ7183B-1.5-21J7183B-1.5-21
3D DJ7183B-1.5-21J7183B-1.5-21 2-1563759-1 18 PA 灰 DJ627B-2.8B|DJ627A-E/1.5A -
D
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
58
