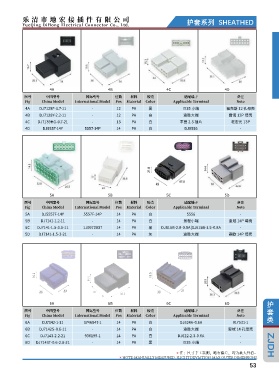

乐 清 市 地 宏 接 插 件 有 限 公 司 护套系列 SHEATHED
YueQing DiHong Electrical Connector Co., Ltd.

4A 4B 4C 4D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
4A DJ7128F-0.7-11 - 12 PA 黑 IX35 小端 福克斯 12 孔母壳
4B DJ7128Y-2.2-11 - 12 PA 白 途胜大端 雷诺 12P 母壳
D
4C DJ7139HG-0.7-21J7139HG-0.7-21 - 13 PA 白 丰田 2.3 插片 老宏光 13P
DJ5557-14YJ5557-14Y
4D D 5557-14P 14 PA 白 DJ5556 -

5A 5B 5C 5D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

5A DJ5557F-14Y 5557F-14P 14 PA 白 5556 -
5B DJ7141-1.2-11 - 14 PA 白 景程小端 皇冠 14P 母壳
DJ7141-1.5-3.5-11J7141-1.5-3.5-11
5C D 1J0973837 14 PA 黑 DJ615B-2.8-0.8A|DJ615B-1.5-0.8A -
D
5D DJ7141-1.5-3-21J7141-1.5-3-21 - 14 PA 灰 途胜大端 赛欧 14P 母壳

6A 6B 6C 6D 护
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注 套
Fig China Model International Model Pos Material Color Applicable Terminal Note
类
6A DJ7142-1-11 1746847-1 14 PA 白 DJ624A-0.6A 917531-1
6B DJ7142S-0.6-11 - 14 PA 白 途胜大端 思域 14 孔母壳
6C D 936199-1 14 PA 白 DJ622-2.3-0.6A -
DJ7143-2.2-21J7143-2.2-21
6D DJ7143T-0.6-2.8-21J7143T-0.6-2.8-21 - 14 PA 黑 IX35 小端 -
D
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
53
