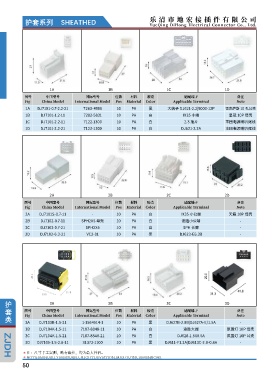

护套系列 SHEATHED 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.

1A 1B 1C 1D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
1A DJ7101-0.7-2.2-21 7283-4956 10 PA 黑 大端子 DJ621-2.2|9003-12P 雷克萨斯 10 孔公壳
1B DJ7101-1.2-11 7282-5831 10 PA 白 IX35 小端 皇冠 10P 母壳
1C DJ7101-2.2-11J7101-2.2-11 7122-1300 10 PA 白 2.3 插片 丰田电源喇叭尾线
D
D
1D DJ7101-2.2-21J7101-2.2-21 7123-1300 10 PA 白 DJ621-2.2A 丰田电源喇叭尾线

2A 2B 2C 2D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

2A DJ7101S-0.7-11 - 10 PA 白 IX35 小公端 天籁 10P 母壳
2B DJ7102-0.7-11 SPH2X5 母壳 10 PA 白 途胜小公端 -
D
2C DJ7102-0.7-21J7102-0.7-21 SPH2X5 10 PA 白 SPH 长脚 -
DJ7102-6.3-21J7102-6.3-21
2D D VC2-01 10 PA 黑 DJ623-E6.3B -

护 3A 3B 3C 3D
套 图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
类 Fig China Model International Model Pos Material Color Applicable Terminal Note
3A DJ7103B-1.5-21 1-1564514-1 10 PA 黑 DJ627B-2.8B|DJ627A-E/1.5A -
3B DJ7104K-1.5-11 7187-8848-11 10 PA 白 途胜大端 氛围灯 10P 母壳
3C DJ7104K-1.5-217104K-1.5-21 7187-8848-21 10 PA 白 DJ628-1.5X0.5A 氛围灯 10P 公壳
DJ
DJ7105-1.5-2.8-11J7105-1.5-2.8-11
3D D 31372-1100 10 PA 黑 DJ611-F1.2A|DJ613C-2.8-0.8A -
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
50
