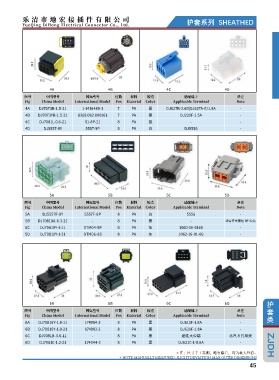

Page 45 - 产品图册-乐清市地宏接插件有限公司

乐 清 市 地 宏 接 插 件 有 限 公 司 护套系列 SHEATHED
YueQing DiHong Electrical Connector Co., Ltd.

4A 4B 4C 4D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
4A DJ7073B-1.5-21 1-1418480-1 7 PA 黑 DJ627B-2.8B|DJ627A-E/1.5A -
4B DJ7073YB-1.5-21 8369.062.000161 7 PA 黑 DJ221F-1.5A -
DJ
4C DJ7081L-0.6-217081L-0.6-21 01-8P-21 8 PA 蓝 - -
4D D 5557-8P 8 PA 白 DJ5556 -
DJ5557-8YJ5557-8Y

5A 5B 5C 5D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

5A DJ5557F-8Y 5557F-8P 8 PA 白 5556 -
5B DJ70810A-6.3-21 - 8 PA 黑 - 组合开关黑色 8P 公壳
DJ70810Y-1-11J70810Y-1-11
5C D DTM04-8P 8 PA 灰 1060-16-0166 -
D
5D DJ70810Y-1-21J70810Y-1-21 DTM06-8S 8 PA 灰 1062-16-01-66 -

6A 6B 6C 6D 护
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注 套
Fig China Model International Model Pos Material Color Applicable Terminal Note
类
6A DJ70816Y-1.8-11 174984-2 8 PA 黑 DJ611F-1.8A -
6B DJ70816Y-1.8-21 174982-2 8 PA 黑 DJ621F-1.8A -
6C DJ - 8 PA 黑 途胜大公端 北汽 8 孔母壳
DJ7081B-0.6-117081B-0.6-11
DJ7081C-1.2-217081C-1.2-21
6D DJ 174044-2 8 PA 黑 DJ621C-1-0.6A -
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
45
