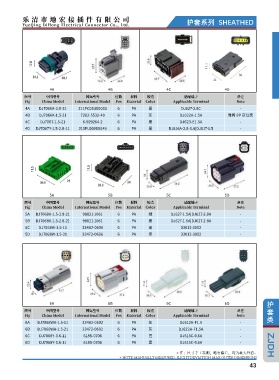

乐 清 市 地 宏 接 插 件 有 限 公 司 护套系列 SHEATHED
YueQing DiHong Electrical Connector Co., Ltd.

4A 4B 4C 4D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
4A DJ7066A-3.5-21 211PC063S0003 6 PA 黑 DJ627-2.8C -
4B DJ7066K-1.5-21 7283-5532-40 6 PA 灰 DJ622A-1.5A 雅阁 8P 灰公壳
4C DJ7067-1.5-217067-1.5-21 6-929264-2 6 PA 黑 DJ623-E1.5A -
DJ
D
4D DJ7067Y-1.5-2.8-11J7067Y-1.5-2.8-11 211PL069S0049 6 PA 黑 DJ616A-2.8-0.8|DJ617-1.5 -

5A 5B 5C 5D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

5A DJ7068K-1.5-2.8-21 98821-1061 6 PA 绿 DJ627-1.5A|DJ627-2.8A -
5B DJ7068K-1.5-2.8-21 98821-1061 6 PA 黑 DJ627-1.5A|DJ627-2.8A -
DJ7068W-1.5-11J7068W-1.5-11
5C D 33482-0606 6 PA 黑 33012-3002 -
DJ7068W-1.5-217068W-1.5-21
5D DJ 33472-0606 6 PA 黑 33012-3002 -

6A 6B 6C 6D 护
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注 套
Fig China Model International Model Pos Material Color Applicable Terminal Note
类
6A DJ7068WA-1.5-11 33482-0602 6 PA 灰 DJ612A-F1.5 -
6B DJ7068WA-1.5-21 33472-0602 6 PA 灰 DJ622A-F1.5A -
6C DJ 6188-0706 6 PA 白 DJ615C-0.6A -
DJ7068Y-0.6-117068Y-0.6-11
6D DJ7068Y-0.6-117068Y-0.6-11 6188-0706 6 PA 黑 DJ615C-0.6A -
DJ
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
43
