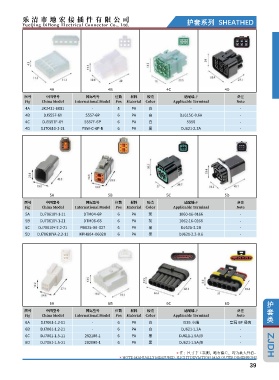

P. 39
乐 清 市 地 宏 接 插 件 有 限 公 司 护套系列 SHEATHED
YueQing DiHong Electrical Connector Co., Ltd.
4A 4B 4C 4D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
4A JK3431-6001 - 5 PA 白 - -
4B DJ5557-6Y 5557-6P 6 PA 白 DJ615C-0.6A -
4C D 5557F-6P 6 PA 白 5556 -
DJ5557F-6YJ5557F-6Y
4D DJ70610-3-2170610-3-21 FSW-C-6F-B 6 PA 黑 DJ621-2.3A -
DJ
5A 5B 5C 5D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
5A DJ70610Y-1-11 DTM04-6P 6 PA 灰 1060-16-0166 -
5B DJ70610Y-1-21 DTM06-6S 6 PA 灰 1062-16-0166 -
DJ70610Y-2.2-21J70610Y-2.2-21
5C D PB625-06-027 6 PA 黑 DJ625-2.2B -
DJ70610YA-2.2-11J70610YA-2.2-11
5D D KPH804-06028 6 PA 黑 DJ621-2.2-0.6 -
6A 6B 6C 6D 护
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注 套
Fig China Model International Model Pos Material Color Applicable Terminal Note
类
6A DJ7061-1.2-11 - 6 PA 白 IX35 小端 皇冠 6P 母壳
6B DJ7061-1.2-21 - 6 PA 白 DJ621-1.2A -
6C D 282108-1 6 PA 黑 DJ611-1.5A/B -
DJ7061-1.5-11J7061-1.5-11
6D D 282090-1 6 PA 黑 DJ621-1.5A/B -
DJ7061-1.5-21J7061-1.5-21
✳ 注:尺寸手工实测,略有偏差,均为最大外沿。 ✳ 注:尺寸手工实测,略有偏差,均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
39
