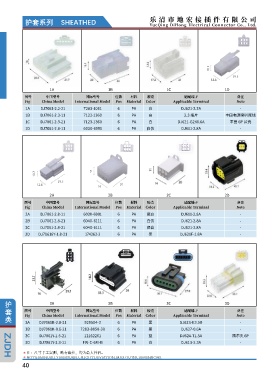

护套系列 SHEATHED 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.
1A 1B 1C 1D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
1A DJ7061-2.2-21 7283-1061 6 PA 白 DJ621-2.2A -
1B DJ7061-2.3-11 7122-1360 6 PA 白 2.3 插片 丰田电源喇叭尾线
1C DJ7061-2.3-21J7061-2.3-21 7123-1360 6 PA 白 DJ621-G2X0.6A 丰田 6P 公壳
D
D
1D DJ7061-2.8-11J7061-2.8-11 6030-6991 6 PA 白仿 DJ611-2.8A -
2A 2B 2C 2D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
2A DJ7061-2.8-11 6030-6991 6 PA 瓷白 DJ611-2.8A -
2B DJ7061-2.8-21 6040-6111 6 PA 白仿 DJ621-2.8A -
2C D 6040-6111 6 PA 瓷白 DJ621-2.8A -
DJ7061-2.8-21J7061-2.8-21
DJ
2D DJ70616Y-1.8-2170616Y-1.8-21 174262-2 6 PA 黑 DJ621F-1.8A -
护 3A 3B 3C 3D
套 图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
类 Fig China Model International Model Pos Material Color Applicable Terminal Note
3A DJ7061B-2.8-21 929504-3 6 PA 黑 DJ623-E3.5B -
3B DJ7061K-0.6-21 7283-8850-30 6 PA 黑 DJ627-0.6A -
3C DJ 12162261 6 PA 蓝 DJ624-T1.5A 德尔夫 6P
DJ7061Y-1.5-217061Y-1.5-21
DJ
3D DJ7061Y-2.3-117061Y-2.3-11 FW-C-6M-B 6 PA 白 DJ613-2.3A -
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
