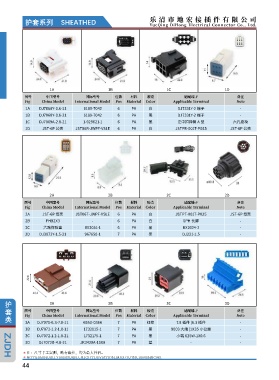

Page 44 - 产品图册-乐清市地宏接插件有限公司

护套系列 SHEATHED 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.

1A 1B 1C 1D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
1A DJ7068Y-0.6-21 6189-7042 6 PA 白 DJ7331Y-2 端子 -
1B DJ7068Y-0.6-21 6189-7042 6 PA 黑 DJ7331Y-2 端子 -
1C D 1-929621-1 6 PA 黑 左中扣弹簧 A 型 六孔座椅
DJ7069A-2.8-21J7069A-2.8-21
J
1D JST-6P 公壳ST-6P 公壳 JST06R-JWPF-VSLE 6 PA 白 JSTPR-001T-P025 JST-6P 公壳

2A 2B 2C 2D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

2A JST-6P 母壳 JST06T-JWPF-VSLE 6 PA 白 JSTPT-001T-P025 JST-6P 母壳
2B PHB2X3 - 6 PA 白 SPH 长脚 -
2C 六路保险盒路保险盒 BX2051-1 6 PA 黑 BX2024-2 -
六
D
2D DJ3073Y-1.5-21J3073Y-1.5-21 967650-1 7 PA 黑 DJ221-1.5 -

护 3A 3B 3C 3D
套 图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
类 Fig China Model International Model Pos Material Color Applicable Terminal Note
3A DJ7071-6.3-7.8-11 6950-0366 7 PA 红棕 7.8 插件 |6.3 插件 -
3B DJ7072-1.2-1.8-11 1732115-1 7 PA 黑 9003 大端 |1X35 小公端 -
D
3C DJ7072-1.2-1.8-21J7072-1.2-1.8-21 1732175-1 7 PA 黑 小端 625W-1X0.6 -
3D DJ7072B-4.8-217072B-4.8-21 JK3420A-1009 7 PA 蓝 - -
DJ
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
44
