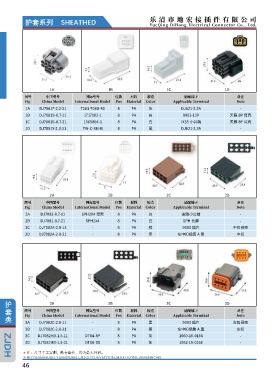

护套系列 SHEATHED 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.

1A 1B 1C 1D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
1A DJ7081F-2.2-21 7283-7080-40 8 PA 灰 DJ621-2.2A -
1B DJ7081S-0.7-11 1717103-1 8 PA 白 9003-12P 天籁 8P 母壳
1C DJ 1565804-1 8 PA 白 IX35 小公端 天籁 8P 公壳
DJ7081S-0.7-217081S-0.7-21
D
1D DJ7081Y-2.3-21J7081Y-2.3-21 FW-C-8M-B 8 PA 黑 DJ621-2.3A -

2A 2B 2C 2D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

2A DJ7082-0.7-11 SPH2X4 母壳 8 PA 白 途胜小公端 -
2B DJ7082-0.7-21 SPH2X4 8 PA 白 SPH 长脚 -
DJ
2C DJ7082A-2.8-117082A-2.8-11 - 8 PA 棕 9003 插片 中扣母壳
D
2D DJ7082A-2.8-21J7082A-2.8-21 - 8 PA 黑 左中扣插簧 A 型 中扣

护 3A 3B 3C 3D
套 图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
类 Fig China Model International Model Pos Material Color Applicable Terminal Note
3A DJ7082C-2.8-11 - 8 PA 黑 9003 插片 左扣母壳
3B DJ7082C-2.8-21 - 8 PA 黑 左中扣插簧 A 型 左扣
D
3C DJ7082HB-1.5-11J7082HB-1.5-11 DT04-8P 8 PA 灰 1060-16-0166 -
3D DJ7082HB-1.5-217082HB-1.5-21 DT06-8S 8 PA 灰 1062-16-0166 -
DJ
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
46
