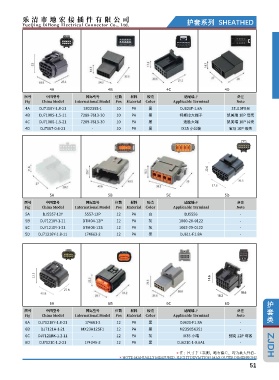

Page 51 - 产品图册-乐清市地宏接插件有限公司

乐 清 市 地 宏 接 插 件 有 限 公 司 护套系列 SHEATHED
YueQing DiHong Electrical Connector Co., Ltd.

4A 4B 4C 4D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
4A DJ7106Y-1.8-21 2822395-1 10 PA 黑 DJ621F-1.8A 3EJ10FBM
4B DJ7108S-1.5-11 7289-7613-30 10 PA 黑 特斯拉大端子 凯美瑞 10P 母壳
4C D 7289-7613-30 10 PA 黑 途胜大端 凯美瑞 10P 公壳
DJ7108S-1.5-21J7108S-1.5-21
4D D - 10 PA 黑 IX35 小公端 宝马 10P 母壳
DJ7167-0.6-21J7167-0.6-21

5A 5B 5C 5D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

5A DJ5557-12Y 5557-12P 12 PA 白 DJ5556 -
5B DJ71210Y-1-11 DTM04-12P 12 PA 灰 1060-20-0122 -
DJ71210Y-1-21J71210Y-1-21
5C D DTM06-12S 12 PA 灰 1062-20-0122 -
DJ71216Y-1.8-11J71216Y-1.8-11
5D D 174663-2 12 PA 黑 DJ611-F1.8A -

6A 6B 6C 6D 护
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注 套
Fig China Model International Model Pos Material Color Applicable Terminal Note
类
6A DJ71216Y-1.8-21 174661-2 12 PA 黑 DJ621-F1.8A -
6B DJ7121A-1-21 MX23A12SF1 12 PA 黑 M23S05K351 -
6C D - 12 PA 灰 IX35 小端 别克 12P 母客
DJ7121BK-1.2-11J7121BK-1.2-11
D
6D DJ7121C-1.2-21J7121C-1.2-21 174045-2 12 PA 黑 DJ621C-1-0.6AL -
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
51
