乐 清 市 地 宏 接 插 件 有 限 公 司 护套系列 SHEATHED
YueQing DiHong Electrical Connector Co., Ltd.

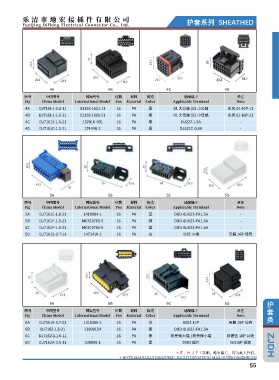

4A 4B 4C 4D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
4A DJ7161-1-1.6-11 51128-1601-11 16 PA 黑 01 大公端 |03 小公端 东风 01-16P-11
4B DJ7161-1-1.6-21 51128-1601-21 16 PA 黑 01 大母端 |03 小母端 东风 01-16P-21
4C D 132016-001 16 PA 黑 DJ227-1.5A -
DJ71612-1.5-21J71612-1.5-21
4D D 174046-2 16 PA 黑 DJ621C-0.6A -
DJ7161C-1.2-21J7161C-1.2-21

5A 5B 5C 5D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

5A DJ7161E-1.8-21 1418984-1 16 PA 蓝 OBD-DJ623-FA1.5A -
5B DJ7161F-1.5-21 MG610761-5 16 PA 绿 OBD-DJ623-FA1.5A -
DJ7161F-1.5-21J7161F-1.5-21
5C D MG610761-5 16 PA 蓝 OBD-DJ623-FA1.5A -
D
5D DJ7161S-0.7-11J7161S-0.7-11 1473410-1 16 PA 白 IX35 小端 天籁 16P 母壳

6A 6B 6C 6D 护
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注 套
Fig China Model International Model Pos Material Color Applicable Terminal Note
类
6A DJ7161S-0.7-21 1318386-1 16 PA 白 9003-12P 天籁 16P 公壳
6B DJ7162-1.8-21 13800154 16 PA 黑 OBD-DJ623-FA1.5A -
DJ7162-1-1.6-11J7162-1-1.6-11
6C D - 16 PA 黑 新先锋大端 | 新先锋小端 新建伍 16P 公壳
DJ7162A-3.5-11J7162A-3.5-11
6D D 338696-1 16 PA 黑 9003 插片 ISO16P 母壳
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
