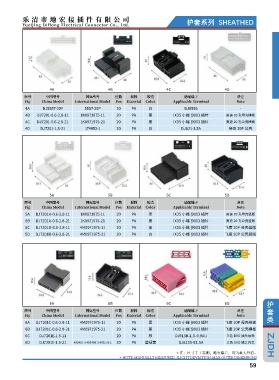

Page 59 - 产品图册-乐清市地宏接插件有限公司

乐 清 市 地 宏 接 插 件 有 限 公 司 护套系列 SHEATHED
YueQing DiHong Electrical Connector Co., Ltd.

4A 4B 4C 4D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
4A DJ5557-20Y 5557-20P 20 PA 白 DJ5556 -
4B DJ7201-0.6-2.8-11 1K0971975-11 20 PA 黑 IX35 小端 |9003 插片 奥迪 20 孔母壳横板
DJ7201-0.6-2.8-21J7201-0.6-2.8-21
4C D 1K0971975-21 20 PA 黑 IX35 小端 |9003 插片 奥迪 20 孔公壳横板
D
4D DJ7201-1.8-21J7201-1.8-21 174952-1 20 PA 白 DJ621-1.5A 帝豪 20P 公壳

5A 5B 5C 5D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

5A DJ7201A-0.6-2.8-11 1K0971975-11 20 PA 黑 IX35 小端 |9003 插片 奥迪 20 孔母壳竖版
5B DJ7201A-0.6-2.8-21 1K0971975-21 20 PA 黑 IX35 小端 |9003 插片 奥迪 20 孔公壳竖版
D
5C DJ7201B-0.6-2.8-11J7201B-0.6-2.8-11 4M0971975-11 20 PA 黑 IX35 小端 |9003 插片 飞度 20P 母壳竖版
D
5D DJ7201B-0.6-2.8-21J7201B-0.6-2.8-21 4M0971975-21 20 PA 白 IX35 小端 |9003 插片 飞度 20P 公壳竖版

6A 6B 6C 6D 护
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注 套
Fig China Model International Model Pos Material Color Applicable Terminal Note
类
6A DJ7201C-0.6-2.8-11 4M0971975-11 20 PA 黑 IX35 小端 |9003 插片 飞度 20P 母壳横板
6B DJ7201C-0.6-2.8-21 4M0971975-21 20 PA 黑 IX35 小端 |9003 插片 飞度 20P 公壳横板
6C DJ7201E-1.5-11J7201E-1.5-11 - 20 PA 棕 DJ615B-1.5-0.8AU 三色 DVD 插头母壳
D
D
6D DJ7201E-1.5-21J7201E-1.5-21 493487-1 493486-1 493576-1 20 PA 蓝绿黄 DJ623S-E1.5A 三色 DVD 插头内芯
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
59
