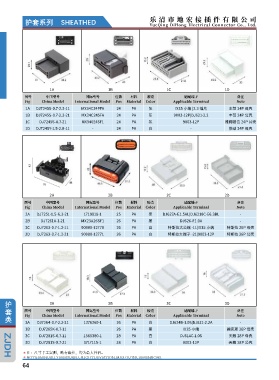

Page 64 - 产品图册-乐清市地宏接插件有限公司

护套系列 SHEATHED 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.

1A 1B 1C 1D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
1A DJ7245S-0.7-2.3-11 MX34C24PFA 24 PA 灰 IX35 小端 |2.3 插片 丰范 24P 母壳
1B DJ7245S-0.7-2.3-21 MX34C24SFA 24 PA 灰 9003-12P|DJ621-2.2 丰范 24P 公壳
DJ7245S-0.7-21J7245S-0.7-21
1C D MX34024SF1 24 PA 灰 9003-12P 雅阁错位 24P 公壳
D
1D DJ7248Y-1.5-2.8-11J7248Y-1.5-2.8-11 - 24 PA 白 - 悦动 24P 母壳

2A 2B 2C 2D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

2A DJ7251-1.5-6.3-21 1719918-1 25 PA 黑 DJ627A-E1.5AL|DJ6218C-E6.3BL -
2B DJ7261A-1-21 MX23A26SF1 26 PA 黑 DJ626-F1.0A -
D
2C DJ7263-0.7-1.2-11J7263-0.7-1.2-11 90980-12770 26 PA 白 特斯拉大公端 -11|IX35 小端 特斯拉 26P 母壳
DJ7263-0.7-1.2-21J7263-0.7-1.2-21
2D D 90980-12771 26 PA 白 特斯拉大端子 -21|9003-12P 特斯拉 26P 公壳

护 3A 3B 3C 3D
套 图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
类 Fig China Model International Model Pos Material Color Applicable Terminal Note
3A DJ7264-0.7-2.2-21 1376360-1 26 PA 白 DJ624B-1.0S|DJ621-2.2A -
3B DJ7265K-0.7-11 - 26 PA 黑 IX35 小端 福克斯 26P 母壳
D
3C DJ7281S-0.7-11J7281S-0.7-11 1565380-1 28 PA 白 DJ614C-1.0S 天籁 28P 母壳
D
3D DJ7281S-0.7-21J7281S-0.7-21 1717115-1 28 PA 白 9003-12P 天籁 28P 公壳
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
