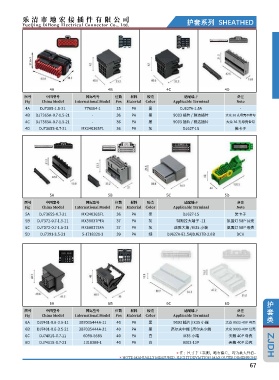

Page 67 - 产品图册-乐清市地宏接插件有限公司

乐 清 市 地 宏 接 插 件 有 限 公 司 护套系列 SHEATHED
YueQing DiHong Electrical Connector Co., Ltd.

4A 4B 4C 4D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
4A DJ7355-1.5-21 776164-1 35 PA 黑 DJ627A-1.5A -
4B DJ7365A-0.7-1.5-21 - 36 PA 黑 9003 插片 / 骐达插片 大众 36 孔母壳不带勾
DJ7365A-0.7-1.5-21J7365A-0.7-1.5-21
4C D - 36 PA 黑 9003 插片 / 骐达插片 大众 36 孔母壳带勾
4D D MX34036SF1 36 PA 灰 DJ627-1S 装卡子
DJ7365S-0.7-21J7365S-0.7-21

5A 5B 5C 5D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

5A DJ7365S-0.7-21 MX34036SF1 36 PA 黑 DJ627-1S 装卡子
5B DJ7372-0.7-1.5-11 MX58037PFA 37 PA 灰 特斯拉大端子 -11 氛围灯 58P 公壳
D
5C DJ7372-0.7-1.5-21J7372-0.7-1.5-21 MX58037SFA 37 PA 灰 途胜大端 /IX35 小端 氛围灯 58P 母壳
D
5D DJ7391-3.5-21J7391-3.5-21 5-1718321-3 39 PA 绿 DJ627A-E1.5A|DJ627B-2.8B DCU

6A 6B 6C 6D 护
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注 套
Fig China Model International Model Pos Material Color Applicable Terminal Note
类
6A DJ7401-0.6-3.5-11 3B7035444A-11 40 PA 黑 9003 插片 |IX35 小端 大众 9033-40P 母壳
6B DJ7401-0.6-3.5-21 3B7035444A-21 40 PA 黑 高尔夫中端 | 高尔夫小端 大众 9033-40P 公壳
6C D 6098-5585 40 PA 白 IX35 小端 天籁40P母壳
DJ7401S-0.7-11J7401S-0.7-11
DJ7401S-0.7-21J7401S-0.7-21
6D D 1318389-1 40 PA 白 9003-12P 天籁 40P 公壳
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
67
