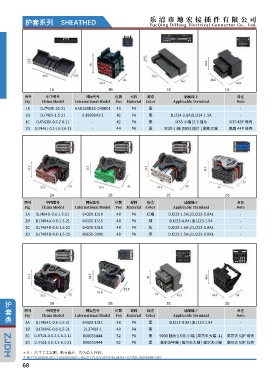

Page 68 - 产品图册-乐清市地宏接插件有限公司

护套系列 SHEATHED 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.

1A 1B 1C 1D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
1A DJ7409I-20-21 AAUS05BS0-040K01 40 PA 黑 - -
1B DJ7425-1.5-21 2-1989943-2 42 PA 黑 DJ224-2.8A|DJ224-1.5A -
D
1C DJ7428X-0.7-2.8-11J7428X-0.7-2.8-11 - 42 PA 黑 IX35 小端 |2.3 插片 IX35 42P 母壳
D
1D DJ7445J-0.7-1.6-3.0-21J7445J-0.7-1.6-3.0-21 - 44 PA 黑 IX35 小端 |9003 插片 | 途胜大端 君威 44P 母壳

2A 2B 2C 2D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

2A DJ484D-0.6-1.5-21 64320-1319 48 PA 红褐 DJ223-1.5AL|DJ223-0.8AL -
2B DJ7484A-0.6-1.5-21 64320-1315 48 PA 绿 DJ223-0.84L|DJ223-1.54 -
DJ7484B-0.6-1.5-21J7484B-0.6-1.5-21
2C D 64320-1318 48 PA 灰 DJ223-1.5AL|DJ223-0.8AL -
DJ7484B-0.6-1.5-21J7484B-0.6-1.5-21
2D D 98650-3001 48 PA 黑 DJ223-1.5AL|DJ223-0.8AL -

护 3A 3B 3C 3D
套 图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
类 Fig China Model International Model Pos Material Color Applicable Terminal Note
3A DJ7484C-0.6-1.5-21 64320-1311 48 PA 黑 DJ223-0.84L|DJ223-1.54 -
3B DJ7484E-0.6-1.5-21 2137489-1 48 PA 黑 - -
3C D 8X0035444 52 PA 黑 9003 插片 |IX35 小端 | 高尔夫大端 -11 高尔夫 52P 母壳
DJ7521-0.6-3.5-6.3-11J7521-0.6-3.5-6.3-11
3D DJ7521-0.6-3.5-6.3-21J7521-0.6-3.5-6.3-21 8X0035444 52 PA 黑 高尔夫中端 | 高尔夫大端 | 高尔夫小端 高尔夫 52P 公壳
D
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
