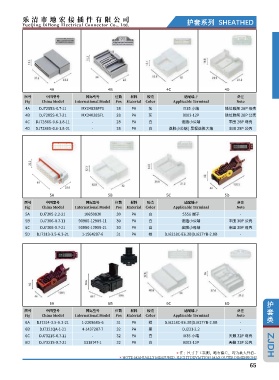

乐 清 市 地 宏 接 插 件 有 限 公 司 护套系列 SHEATHED
YueQing DiHong Electrical Connector Co., Ltd.

4A 4B 4C 4D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
4A DJ7285S-0.7-11 MX34028PF1 28 PA 灰 IX35 小端 错位雅阁 28P 母壳
4B DJ7285S-0.7-21 MX34028SF1 28 PA 灰 9003-12P 错位雅阁 28P 公壳
4C DJ7286S-0.6-1.8-11J7286S-0.6-1.8-11 - 28 PA 白 途胜小公端 丰田 28P 母壳
D
4D DJ7286S-0.6-1.8-21J7286S-0.6-1.8-21 - 28 PA 白 途胜小公端 | 景程途胜大端 丰田 28P 公壳
D

5A 5B 5C 5D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

5A DJ7305-2.2-21 10650830 30 PA 白 5556 端子 -
5B DJ7306-0.7-11 90980-12909-11 30 PA 白 途胜小公端 丰田 30P 公壳
D
5C DJ7306-0.7-21J7306-0.7-21 90980-12909-21 30 PA 白 途胜小母端 丰田 30P 母壳
DJ7313-3.5-6.3-21J7313-3.5-6.3-21
5D D 1-1564297-6 31 PA 棕 DJ6218C-E6.3B|DJ627YB-2.8B -

6A 6B 6C 6D 护
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注 套
Fig China Model International Model Pos Material Color Applicable Terminal Note
类
6A DJ7314-3.5-6.3-21 1-2208685-6 31 PA 棕 DJ6218C-E6.3B|DJ627YB-2.8B -
6B DJ7321QA-1-21 4-1437287-7 32 PA 黑 DJ221-2.2 -
6C D - 32 PA 白 IX35 小端 天籁 32P 母壳
DJ7321S-0.7-11J7321S-0.7-11
6D D 1318747-1 32 PA 白 9003-12P 天籁 32P 公壳
DJ7321S-0.7-21J7321S-0.7-21
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
