护套系列 SHEATHED 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.

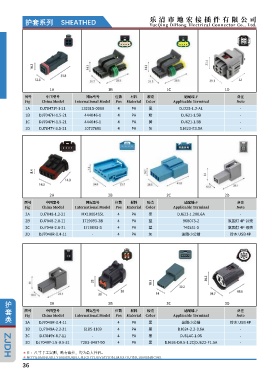

1A 1B 1C 1D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
1A DJ70471Y-1-21 132015-0069 4 PA 黑 DJ225-1.2-AL -
1B DJ7047H-1.5-21 444046-1 4 PA 粉 DJ621-1.5B -
1C DJ7047H-1.5-217047H-1.5-21 444046-1 4 PA 黄 DJ621-1.5B -
DJ
DJ7047Y-3.5-217047Y-3.5-21
1D DJ 10737691 4 PA 灰 DJ623-E3.5A -

2A 2B 2C 2D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

2A DJ7048-1.2-21 MX19004S51 4 PA 黑 DJ623-1.2X0.6A -
2B DJ7048-2.8-11 1719093-3B 4 PA 蓝 968075-2 氛围灯 4P 公壳
2C D 1719093-3 4 PA 蓝 740531-3 氛围灯 4P 母壳
DJ7048-2.8-21J7048-2.8-21
DJ7048R-0.4-117048R-0.4-11
2D DJ - 4 PA 灰 途胜小公端 铃木 USB 4P

护 3A 3B 3C 3D
套 图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
类 Fig China Model International Model Pos Material Color Applicable Terminal Note
3A DJ7048R-0.4-11 - 4 PA 黑 途胜小公端 铃木 USB 4P
3B DJ7049A-2.2-21 6185-1169 4 PA 黑 DJ624-2.2-0.6A -
DJ7049Y-0.7-117049Y-0.7-11
3C DJ - 4 PA 黑 DJ614C-1.0S -
DJ7049Y-1.5-9.5-217049Y-1.5-9.5-21
3D DJ 7283-8497-90 4 PA 黑 DJ626-D9.5-1.2C|DJ622-F1.5A -
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
