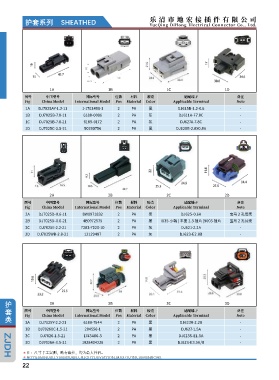

Page 22 - 产品图册-乐清市地宏接插件有限公司

护套系列 SHEATHED 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.

1A 1B 1C 1D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
1A DJ7025AY-1.2-11 1-1703498-1 2 PA 黑 DJ615B-1.2-0.6 -
1B DJ7025B-7.8-11 6188-0096 2 PA 灰 DJ611A-F7.8C -
1C DJ7025B-7.8-217025B-7.8-21 6189-0172 2 PA 灰 DJ627A-7.8C -
DJ
DJ
1D DJ7025C-3.5-217025C-3.5-21 50290756 2 PA 黑 DJ625B-2.8X0.8A -

2A 2B 2C 2D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

2A DJ7025D-0.6-11 8W0971832 2 PA 黑 DJ625-0.6A 宝马 2 孔母壳
2B DJ7025D-0.6-21 4E0972575 2 PA 黑 IX35 小端 | 丰田 2.3 插片 |9003 插片 宝马 2 孔公壳
2C D 7283-7020-10 2 PA 灰 DJ621-2.2A -
DJ7025E-2.2-21J7025E-2.2-21
DJ7025WB-2.8-21J7025WB-2.8-21
2D D 12129487 2 PA 灰 DJ623-E2.8B -

护 3A 3B 3C 3D
套 图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
类 Fig China Model International Model Pos Material Color Applicable Terminal Note
3A DJ7025Y-2.2-21 6189-7544 2 PA 黑 DJ623R-2.2B -
3B DJ70260C-1.5-21 284556-1 2 PA 黑 DJ627-1.5A -
DJ
3C DJ7026-1.5-217026-1.5-21 1743486-3 2 PA 黑 DJ623S-E1.5A -
3D DJ 1928404226 2 PA 黑 DJ623-E3.5A/B -
DJ7026A-3.5-217026A-3.5-21
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
22
