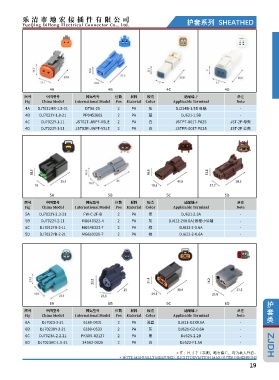

Page 19 - 产品图册-乐清市地宏接插件有限公司

乐 清 市 地 宏 接 插 件 有 限 公 司 护套系列 SHEATHED
YueQing DiHong Electrical Connector Co., Ltd.

4A 4B 4C 4D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
4A DJ7022HB-1.5-21 DT06-2S 2 PA 灰 DJ224B-1.5B 母端 -
4B DJ7022Y-1.8-21 PP0452602 2 PA 蓝 DJ621-1.5B -
DJ7022Y-1-11J7022Y-1-11
4C D JST02T-JWPF-VSLE 2 PA 白 JSTPT-001T-P025 JST-2P 母壳
DJ7022Y-1-21J7022Y-1-21
4D D JST02R-JWPF-VSLE 2 PA 白 JSTPR-001T-P025 JST-2P 公壳

5A 5B 5C 5D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

5A DJ7022Y-2.3-21 FW-C-2F-B 2 PA 黑 DJ621-2.3A -
5B DJ7022Y-2-11 MG640322-4 2 PA 灰 DJ612-2X0.6A| 景程小公端 -
DJ
5C DJ7022YB-2-117022YB-2-11 MG640322-7 2 PA 棕 DJ612-2-0.6A -
5D DJ7022YB-2-21J7022YB-2-21 MG610320-7 2 PA 棕 DJ623-2-0.6A -
D

6A 6B 6C 6D 护
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注 套
Fig China Model International Model Pos Material Color Applicable Terminal Note
类
6A DJ7023-2-21 6189-0031 2 PA 浅蓝 DJ621-G2X0.6A -
6B DJ70238Y-2-21 6189-0533 2 PA 灰 DJ621-G2-0.6A -
6C D PK505-02127 2 PA 黑 DJ625-2.2B -
DJ7023A-2.2-21J7023A-2.2-21
6D DJ7023AC-1.5-217023AC-1.5-21 34062-0026 2 PA 白 DJ622-F1.5A -
DJ
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
19
