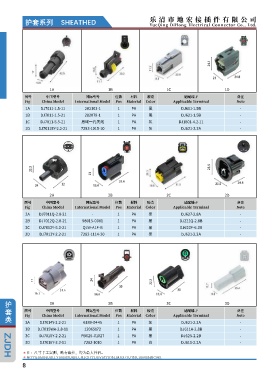

Page 8 - 产品图册-乐清市地宏接插件有限公司

护套系列 SHEATHED 乐 清 市 地 宏 接 插 件 有 限 公 司
YueQing DiHong Electrical Connector Co., Ltd.

1A 1B 1C 1D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note
1A DJ7011-1.5-11 282103-1 1 PA 黑 DJ611-1.5B -
1B DJ7011-1.5-21 282079-1 1 PA 黑 DJ621-1.5B -
DJ7011-5.5-21J7011-5.5-21
1C D 思域一孔天线 1 PA 灰 DJ1801-4.2-11 -
DJ70118Y-2.2-21J70118Y-2.2-21
1D D 7283-1015-10 1 PA 灰 DJ621-2.2A -

2A 2B 2C 2D
图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
Fig China Model International Model Pos Material Color Applicable Terminal Note

2A DJ7011Q-2.8-21 - 1 PA 黑 DJ627-2.8A -
2B DJ7012Q-2.8-21 98015-0001 1 PA 黑 DJ221Q-2.8B -
2C DJ QLW-A1F-B 1 PA 黑 DJ623F-6.3B -
DJ7012Y-6.3-217012Y-6.3-21
D
2D DJ7013Y-2.2-21J7013Y-2.2-21 7283-1114-30 1 PA 黑 DJ621-2.2A -

护 3A 3B 3C 3D
套 图号 中国型号 国际型号 位数 材料 胶壳 适配端子 备注
类 Fig China Model International Model Pos Material Color Applicable Terminal Note
3A DJ7014Y-2.2-21 6189-0445 1 PA 灰 DJ621-2.2A -
3B DJ7015WA-2.8-11 12065172 1 PA 黑 DJ611A-2.8B -
D
3C DJ7015Y-2.2-21J7015Y-2.2-21 PB625-01027 1 PA 黑 DJ625-2.2B -
DJ
3D DJ7016Y-2.2-117016Y-2.2-11 7282-1010 1 PA 白 DJ611-2.2A -
✳ 注：尺寸手工实测，略有偏差，均为最大外沿。 ✳ 注：尺寸手工实测，略有偏差，均为最大外沿。
✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS. ✳ NOTE: MANUALLY MEASURED, SLIGHT DEVIATION, MAX OUTER DIMENSIONS.
8
